L'orto di oggi

Analisi Ambientale:
Comparto ARIA

Nei confronti dello studio e dell'approfondimento del territorio noi studenti, siamo stati aiutati da alcuni professionisti.

Per quanto riguarda l'analisi del terreno e dell'aria abbiamo interpellato il dottor Roberto Quaresmini, che lavora per l'ARPA Lombardia – Dipartimento di Brescia (Agenzia Regionale per la Protezione dell’Ambiente)*, il quale ci ha spiegato come creare un indicatore per l'analisi ambientale. L'Ing. Giuseppe Magro , l’Ing. Giovanni Caldana e la dottoressa Roberta Vicentini, della società Algebra srl, invece sono stati di fondamentale importanza per l'apprendimento delle funzioni della piattaforma Q-cumber per l’analisi del territorio.

Q-cumber (https://www.q-cumber.org/) è una piattaforma tecnologica online per il monitoraggio del territorio che impiega (1) dati ufficiali (dati ambientali/autorizzativi/pianificatori) e (2) dati crowd (dati derivanti dalla partecipazione diretta dei cittadini).

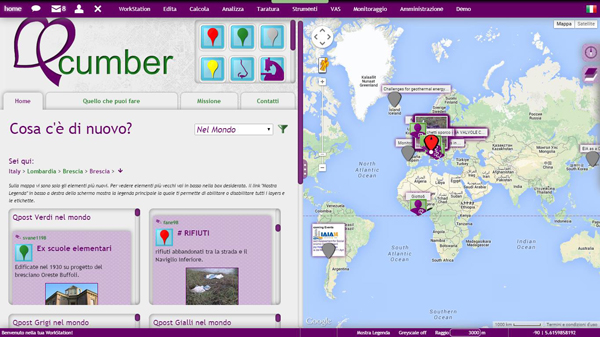

Figura n. 1: Homepage della piattaforma Qcumber: www.q-cumber.org

Definizioni:

• TERRITORIO: è una porzione di area circoscritta entro confini ben delineati e soggetta ad una determinata giurisdizione.
  • territorio di uno Stato;
  • territorio di una Provincia;
  • territorio di un Comune.
• TERRITORIO: è anche lo spazio fisico e geografico costituito da:
  • Zone naturali;
  • Zone agricole;
  • Zone urbanizzate.

rispetto alle quali è possibile attuare un piano di sviluppo e dove c’è una continua interazione tra fattori abiotici, biotici e antropici.

• AMBIENTE: sistema di relazioni fra i fattori antropici, naturalistici, chimico-fisici, climatici, paesaggistici, architettonici, culturali, agricoli ed economici.(Art. 5, comma 1, lett. c) del D.Lgs 152/06 e s.m.i.);
  • Per l’uomo il termine “ambiente” sta ad indicare anche la condizione culturale, sociale ed economica in cui vive e l’interazione di questi ambiti determina la qualità della sua vita;
  • E’ un ipervolume cioè un insieme di più habitat in relazione (specie)=bioma.
• PAESAGGIO: è una parte del territorio che si abbraccia con lo sguardo:
  • Panorama;
  • Veduta;
  • Vista.

E’ anche un aspetto particolare che assume una regione per la natura del suolo, per la vegetazione che lo riveste, per la forma delle abitazioni e per la tipologia costruttiva. Un esempio di paesaggio è:

• Paesaggio lombardo;
• Paesaggio rurale agrario.

Il paesaggio è comunque in continua evoluzione.

Per effettuare un’analisi ambientale siamo partiti dal modello DPSIR.

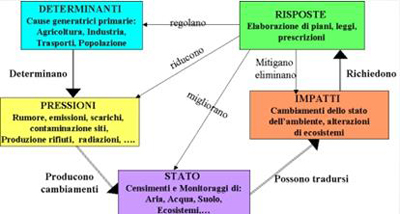

Analisi ambientale modello DPSIR

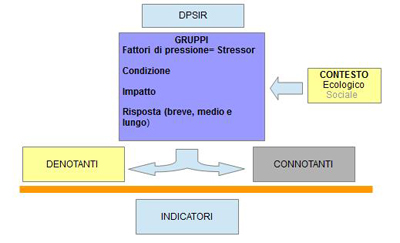

Come si costruisce un indicatore

Requisiti a cui deve rispondere... l'indicatore denotante!

1. Scientificità: bibliografia;
2. Funzionalità: pertinente obbiettivo;
3. Operatività: misurabile/ripetibile.

Deposimetri...

Principali componenti emissivi

• DETERMINANTI: azioni antropiche (comportamenti ed attività umane: industria, agricoltura, trasporti, ecc) o naturali in grado di determinare pressioni sull’ambiente.
• PRESSIONI: ciò che tende ad alterare la situazione ambientale; emissioni atmosferiche, rumore, campi elettromagnetici, produzione rifiuti, scarichi ecc.
• STATO: Insieme delle qualità fisiche, chimiche e biologiche delle matrici ambientali.
• IMPATTI: Effetti e modifiche indotti dalle pressioni sullo stato delle matrici ambientali e, più in generale, sulla salute o sull’economia.
• RISPOSTE: Azioni di governo, attuate per compensare o mitigare gli impatti, per affrontare i problemi che si manifestano sullo stato, per regolamentare le pressioni, per programmare o governare le determinanti.

L’applicazione del modello DPSIR prevede l’individuazione delle PRESSIONI e dei relativi IMPATTI all’interno di un’area definita. A ciascuna fase del modello DPSIR risulta associato un prodotto estraibile dalla piattaforma Q-cumber, utilizzata per svolgere l’analisi della componente ambientale aria secondo il linguaggio DCGIS (Dynamic Computational GIS)

DETERMINANTI

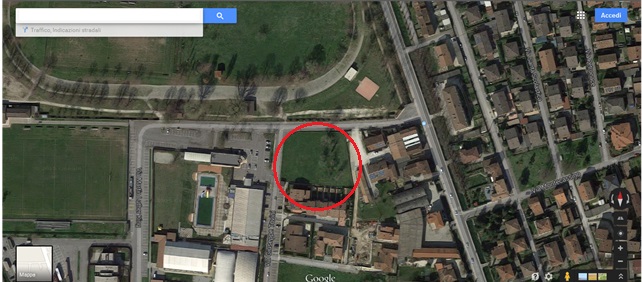

Sono stati individuati i DETERMINANTI, cioè gli elementi di stressor suddivisi per categoria presenti entro 1,5 km dalle aree individuate nell’ambito del progetto , come riporta la mappa seguente (Suolo ubicato in via Martin Luther King).

CONTEGGIO STRESSOR - ORTO DELL’IPPODROMO

La tabella seguente riporta gli elementi di stressor, suddivisi per categoria, individuati nell’area d’analisi

Pressioni

Per l’individuazione delle PRESSIONI si propone di individuare le operazioni con potenziali impatti, associate a ciascuna categoria di elemento di stressor (E.G. EMISSIONE DA CAMINO, SCARICO IN CORPO IDRICO,…)

Le seguenti tabelle PRESSIONI-Operazioni tipologiche, riportano per ciascuna tipologia di elemento di stressor le corrispettive operazioni.

Cava

Allevamento

Grande struttura di vendita

Impianto trattamento rifiuti

Infrastrutture stradali

IMPATTI

Per l’individuazione degli IMPATTI si riporta per ciascuna categoria di elementi di stressor il numero di potenziali flussi emissivi di ciascun inquinante nelle specifiche matrici ambientali.

Le operazioni che a livello tipologico sono state associate a ciascuna categoria di stressor, ai sensi del linguaggio DCGIS, risultano codificate da fattori emissivi che derivano dalla letteratura tecnica internazionale di settore (E.G. EPA, NPi, INEMAR) come riportato nella tabella seguente.

I fattori emissivi sono funzioni che sulla ricevendo in input alcuni parametri (driver) caratteristici dell’operazione a cui sono associati (numero di veicoli se si tratta del traffico urbano, quantità di materiale lavorato nel caso del frantoio di cava), forniscono in output il contributo emissivo di uno specifico set di inquinanti.

Cava

Grandi strutture di vendita

Allevamento

Impianto Trattamento rifiuti

Infrastrutture stradali

STATO DELL'AMBIENTE

Per la definizione dello Stato dell’Ambiente è stata condotta una ricerca circa lo stato di qualità dell’aria consultando diversi siti internet, come ARPA.

Inquinanti nell’aria:

La caratterizzazione dello Stato dell’Ambiente è stata condotta anche con l’utilizzo di Qcumber; in particolare, gli studenti hanno partecipato in modo attivo alla costruzione di un quadro informativo territoriale attraverso la piattaforma.

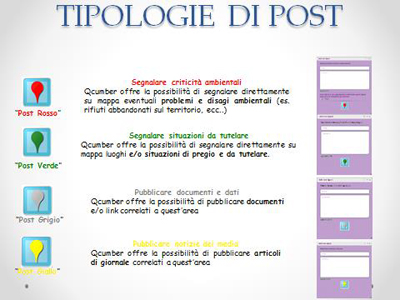

Q-cumber è una piattaforma che offre la possibilità di conoscere il territorio, consultando elementi di stressor (esempio cave, discariche, impianti di trattamento rifiuti, ecc) ed elementi di vulnerabilità. Gli utenti hanno la possibilità di contribuire alla conoscenza di informazioni territoriali e ambientali, attraverso specifici strumenti di segnalazione e di condivisione delle informazioni; in particolare:

• Segnalare eventuali criticità ambientali (es. abbandono di rifiuti, rumori) e problematiche di tipo olfattivo (segnalazioni odori) alle istituzioni attraverso un sistema di notifica;
• Segnalare luoghi da tutelare e di pregio sul territorio (es. parco pubblico, beni storico-culturali);
• Condividere notizie relative al proprio quartiere e/o territorio;
• Pubblicare documenti e contributi su temi di interesse relativi a determinati luoghi.

La tabella e le mappe seguenti sintetizzano i Post realizzati nell’ambito del progetto Orti Urbani nel Comune di Leno.

Nelle immagini seguenti viene riportata la distribuzione dei post all’interno del territorio comunale. In particolare, le celle rosse rappresentano le celle con maggiore densità di post.

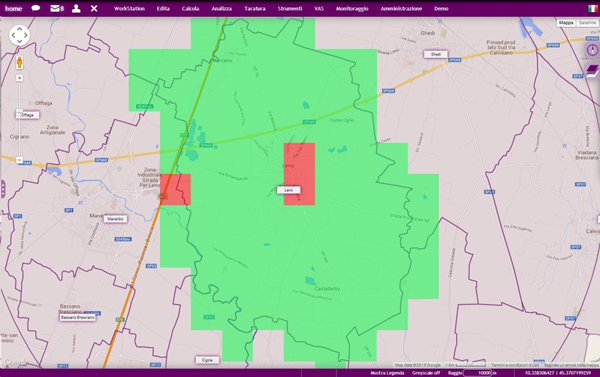

	Figura n. 2: Analisi distribuzione POST ROSSI nel Comune di Leno. Le elle rosse rappresentano le aree con il numero maggiore di segnalazioni.

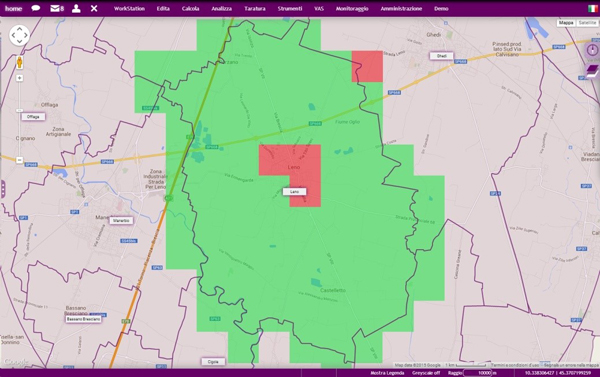

	Figura n. 3: Analisi distribuzione POST VERDI nel Comune di Leno. Le elle rosse rappresentano le aree con il numero maggiore di segnalazioni

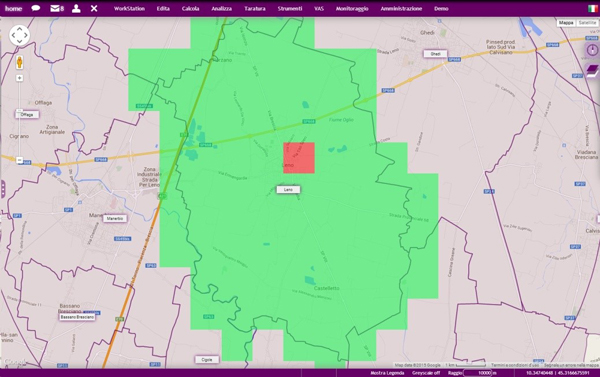

	Figura n. 4: Analisi distribuzione POST GIALLI nel Comune di Leno. Le elle rosse rappresentano le aree con il numero maggiore di segnalazioni.

Dall’analisi condotta emerge che il potenziale maggiore impatto sulla componente aria è rappresentato dalle emissioni legate alle cave e al traffico veicolare. Focalizzando l’analisi nell’intorno degli appezzamenti oggetto dello studio emerge inoltre che il terreno situato in via Martin Luther King si trova vicino alla piscina comunale, al campo sportivo e all’ippodromo con forti emissioni nei momenti di massima affluenza. Per gli altri suoli oggetto di studio, le potenziali emissioni risultano maggiori nelle ore in cui le famiglie portano i figli a scuola con l’automobile, quando i mezzi di trasporto pubblico (le corriere) percorrono le vie principali per accompagnare gli studenti , e quando le persone partono o rientrano dal lavoro.

Orari in cui il traffico è più intenso

Le pressioni

Le pressioni interagiscono con alcuni comparti ambientali modificandone lo STATO. Nella valutazione sono stati considerati i comparti : acqua, aria e suolo. Anzitutto quindi è importante come vogliamo verificare lo STATO iniziale, per poi determinare le variazioni e quindi gli IMPATTI.
Come detto sono gli indicatori nel nostro caso “denotanti” che ci permettono di verificare lo STATO dell’ambiente.

Questo ci permettera’ di valutare come variazioni dell’indicatore in verde determinano una variazione nell’indicatore arancio. la variazione interna dell’indicatore arancio e’ il nostro impatto.
